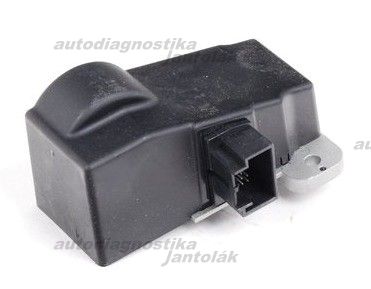

25. Emulátor zámku volantu (ELV) VW Passat B6/B7 2006-2014 - emuluje systém, ktorý obsahuje samotný zámok riadenia a čítačku kľúčov (pre transpondéry Megamos 48). Emulátor nahrádza obe tieto časti, preto je po jeho inštalácii imobilizér kompletne odstavený (auto je možné naštartovať pomocou akéhokoľvek kľúča so správnou planžetou do zámku). Pri inštalácii je potrebné do emulátora nahrať niektoré dáta (IMMODATA, ESL_ID a KEY_ID) podľa nasledujúceho postupu.
Inštalácia a programovanie:
- Vyberte kľúč zo zapaľovania, aby bolo vypnuté.

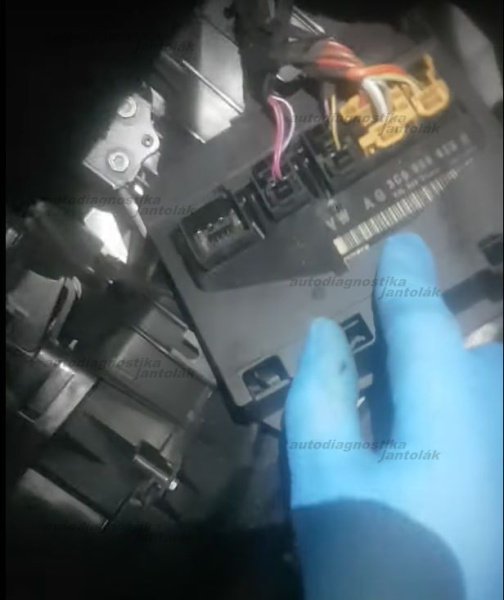

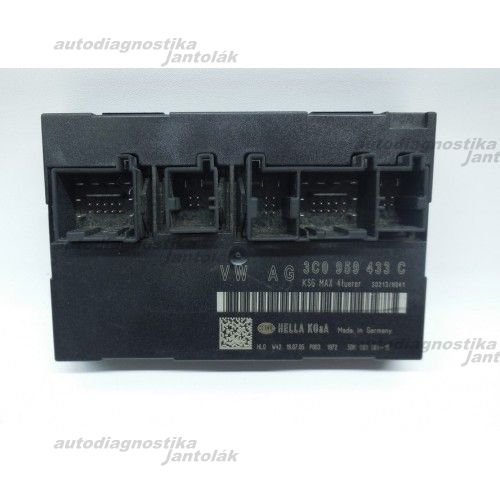

- Vyberte komfortnú jednotku (pred sedadlom spolujazdca, musí sa demontovať celý odkladací kastlík).

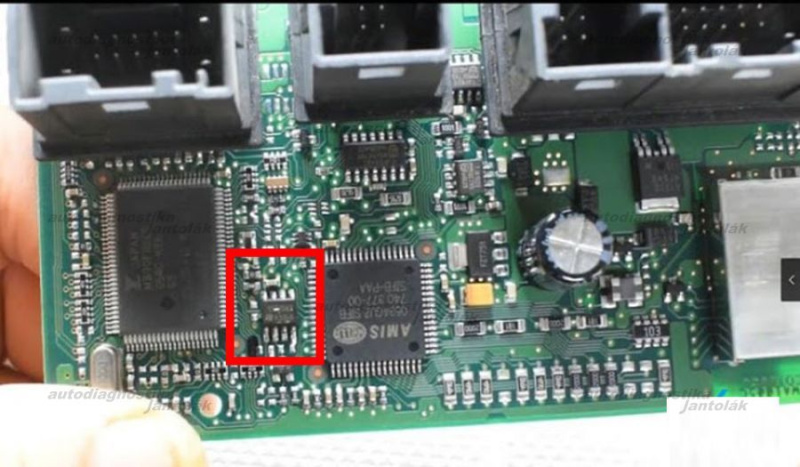

- Vyčítajte z komfortnej jednotky eeprom ST M95320 (umiestnenie - pozrite fotky).
- TIP1: Kryt jednotky otvoríte ľahko, potom musíte zo strany od konektorov postupne odisťovať plastové piny a vytláčať konektory z jednotky spolu s elektronikou. Začnite z kraja.
- TIP2: Vyčítanie sa nám podarilo urobiť aj bez spájkovania, len s použitím klieští. Prístup je ale zlý kvôli okolitým SMD súčiastkam, takže to bolo až na niekoľký pokus a nie každý tvar klieští bude možné použiť. Plastovú špičku svojich klieští môžete mierne šikom orezať z bočných strán kvoli lepšiemu pripojeniu. Tiež nevieme zaručiť, že každý programátor bude takýmto spôsobom fungovať... vyskúšajte.
- Zapíšte vyčítaný obsah do eeprom v emulátore.
- TIP1: Emulátor otvoríte veľmi jemným ZATLAČENÍM postupne na 2 plastové západky na jednej strane a odklopením krytu. Nerobte žiadne páčenie / silné zatlačenie západky (zlomí sa do vnútra),
- TIP2. Zápis sa nám podaril s jedným programátorom len po vyspájkovaní pamäte, s druhým aj cez kliešte (ELNEC).
- Na VW platformu pripojte starý (vadný) zámok volantu z auta (ELV) + emulátor s nahratými údajmi a na koniec OBD konektor v aute (len pre napájanie, môžete použiť aj zdroj 12V). Začne sa proces preberania údajov zo starého (vadného) zámku a tieto sa uložia do emulátora. Celý proces trvá asi 2-3 minúty, počas nich bliká zelená + červená kontrolka. Keď bude svietiť len zelená kontrolka, programovanie je ukončené.
- TIP: Ak ostala blikať červená kontrolka, overte či pôvodný zámok komunikuje - ak je pripojený samostatne na platformu (bez emulátora), musí mať odber asi 30mA. Ak má 0mA, je mŕtvy a musíte ho najprv opraviť (len elektroniku, aby ožila). Kontaktujte nás ak si s tým neporadíte, môžeme to vyskúšať u nás.
- Všetko vypnite a odpojte platformu.
- TIP: Na konektoroch platformy sú červené poistky, tie musia byť povytiahnuté, aby sa dali konektory odistiť.
- Zapojte emulátor na na miesto pôvodného zámku volantu (ten už nie je potrebný).
- Vráťte komfortnú jednotku naspäť do vozidla.
- Vyskúšajte štart auta.
