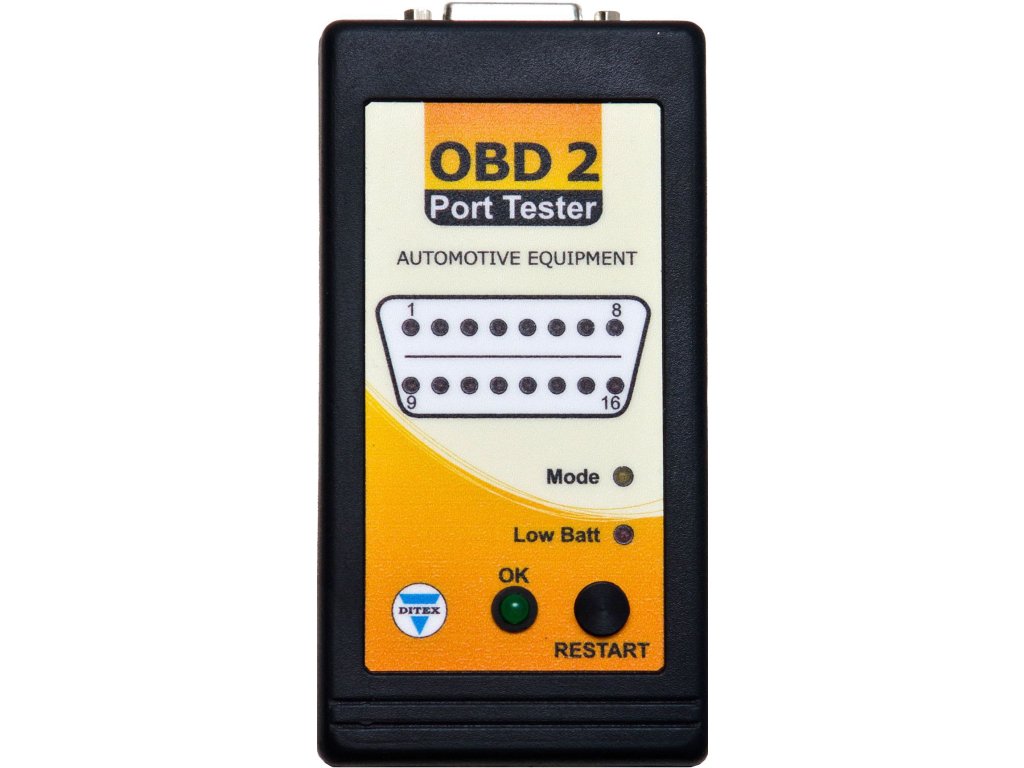

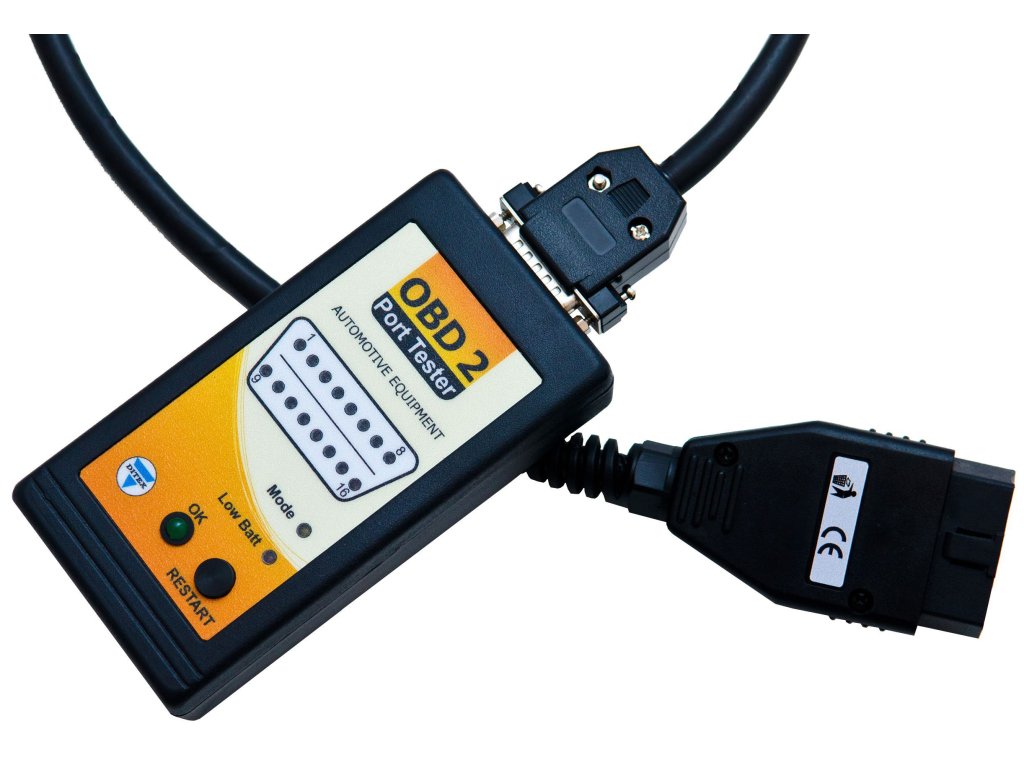

Tester OBD2 portov

Podrobný popis

Profesionálny mikroprocesorom riadený tester pre ochranu Vašich diagnostických zariadení a hľadanie problémov v signáloch / napájaniach OBD2 konektora (+ kontrola aj starších vozidiel cez redukcie). V spodnej časti stránky nájdete ukážkové videá a anglický návod.

Úlohou OBD2 testera je kompletne overiť zapojenie OBD2 (EOBD) konektora ešte pred pripojením drahého diagnostického zariadenia, alebo v prípade problémov stanovenie správneho postupu opravy. Jeho použitím ochránite svoje vybavenie pri poruchách na vozidle, alebo pri zámernom prepinovaní zásuvky (zabezpečenie o ktorom sa servis dozvie často až keď príde o diagnostiku / nemôže sa celý deň pripojiť).

Testovanie je možné aj s redukciami na staršie modely vozidiel. Rovnako si overíte prítomnosť napájania / kostier na správnych pinoch, prípadne aj na komunikačných.

Testovanie napájania:

• Kontrola napájacieho napätia +12V na pine 16
• Kontrola ukostrenia na pinoch 4 a 5
• Kontrola nízkeho napätia autobatérie
• Overenie, či nie je prehodená polarita napájania v zásuvke

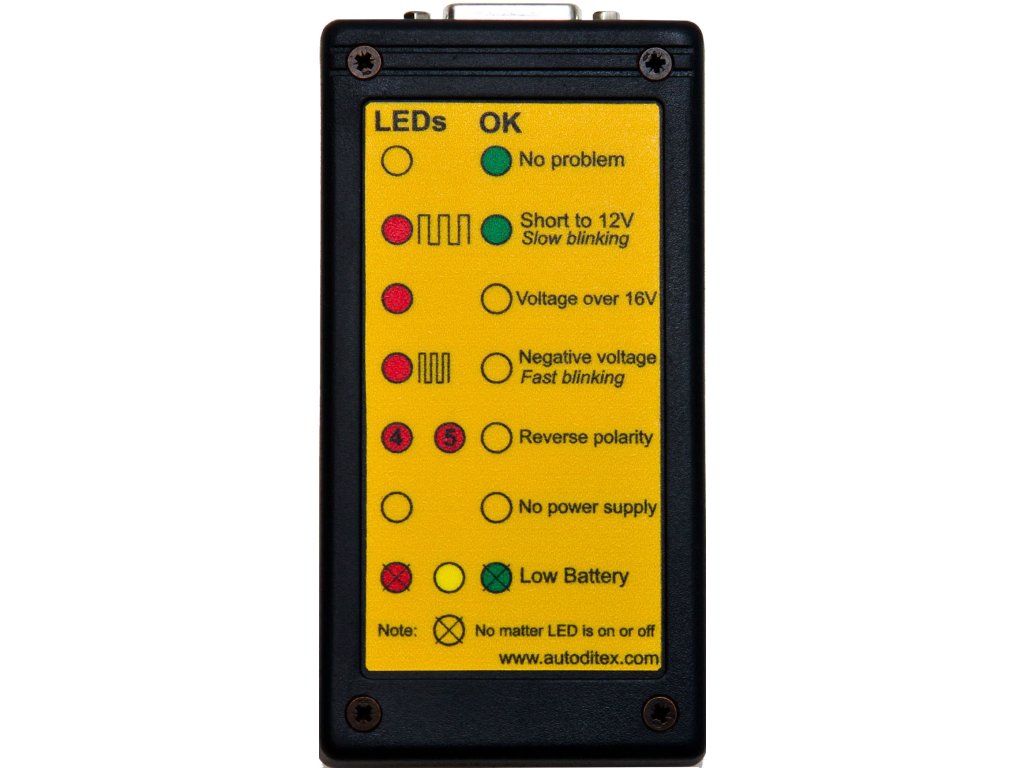

Kontrola každého pinu zásuvky:

• Napájanie viac ako 16V
• Napájanie pod 0V (záporné)
• Prítomnosť tvrdého +12V bez rezistora (okrem napájacieho pinu 16)

Každý pin zásuvky je vyhodnotený, či sa na ňom nachádza stále napätie/impulzy. Tester je vhodný pre akékoľvek vozidlo s palubnou sieťou 12V. Dĺžka celkového testovania je maximálne 15 sekúnd.

• Maximálne napätie na každom pine: 200V DC/AC
• Napájanie z diagnostickej zásuvky / externé
• Napájanie 7V - 35V (aj pre nákladné vozidlá)
• Odber maximlálne 0,5W
• Rozmery 130mm x 70mm x 30mm
• Hmotnosť 400g

Ukážka z použitia:

OBD2 port tester-anglický manuál
